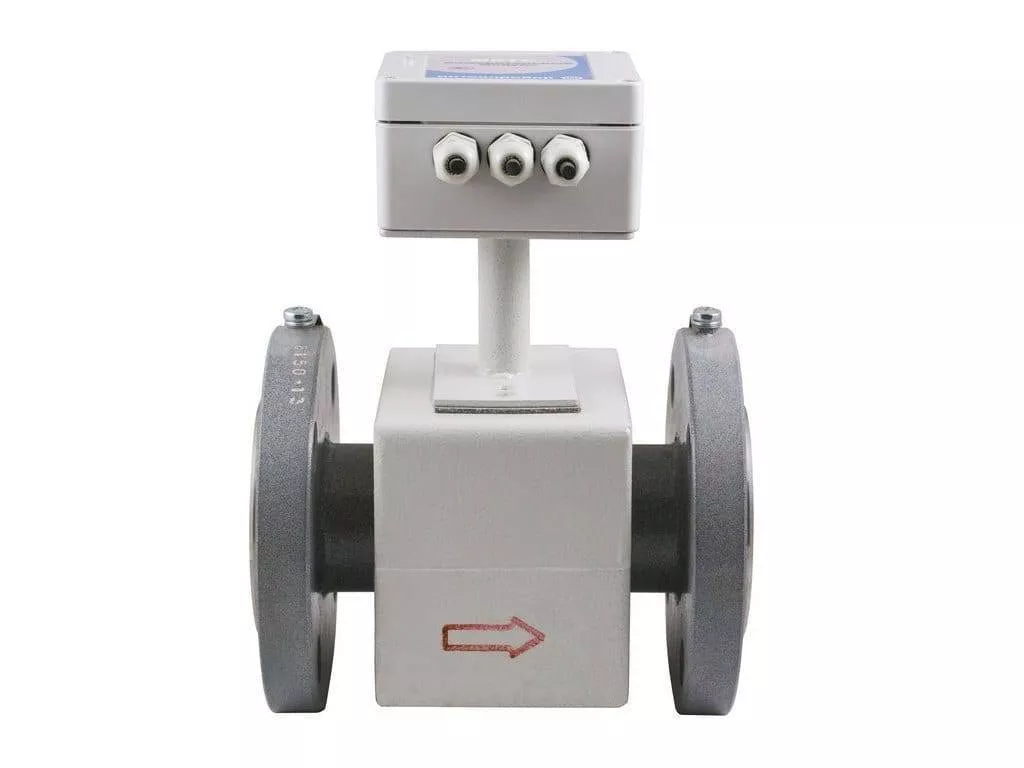

М121-К5

М121-К5
М121-К5 Оставить заявку М121-К5 Назначение Измерительный модуль исполнения К5 (М121-К5) представляет собой составную часть Теплосчетчика МКТС и предназначен для измерения расхода, температуры и давления жидкости в трубопроводах. Основу измерительного модуля составляет электронный блок, к которому подключаются один электромагнитный первичный преобразователь расхода, до двух выносных преобразователей температуры (ПТ) и выносной преобразователь давления (ПД). К измерительному модулю также может подключаться дополнительный преобразователь расхода с импульсным выходом (ПРИ), например, крыльчатый счётчик системы ХВС. М121-К5 – измерительный модуль (ИМ) с полной футеровкой трубы преобразователя расхода. Диаметр условного прохода для М121-К5: 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм. В М121-К5 применен электромагнитный преобразо­ватель расхода с полной футеровкой трубы. Монтаж преобразователей температуры и давления на трубопроводе осуществляется стандартным способом – с помощью гильз и штуцеров, вваренных в трубопровод. Подключение преобразователей температуры и давления осуществляется с помощью клеммных колодок, располо­женных на плате подключения внутри герметичного корпу­са ИМ. Для ввода в корпус ЭБ кабелей линии связи с системным блоком (СБ), кабелей подключения выносных ПТ и ПД, ПРИ предназначены гермовводы. Электронный блок М121-К5 обрабатывает от первичных преобразователей расхода, температуры и давления аналоговые сигналы, переводит их в цифровой формат и по специализированному интерфейсу связи передает в СБ теплосчётчика значения следующих размерных величин: расхода (в м3/час); температуры (в °С); давления (в ати). По заказу М121-К5 могут быть оснащены встроенным интерфейсом RS-485. Измерительные модули М121-К5 позволяют измерять расход жидкости как в прямом, так и в обратном (реверсном) направлении. В состав Теплосчетчика МКТС может входить от одного до 12 М121-К5, подключаемых к СБ одной витой парой проводов. По витой паре к измерительному модулю от СБ подается гальванически изолированное питание и осуществляется двусторонний обмен данными. Полярность подключения проводов витой пары не имеет значения. В конструкции М121-К5 предусмотрен электронный индикатор «пустого трубопровода», позволяющий при необходимости исключать из отчётов о потреблении интервалы, когда трубопровод не был заполнен теплоносителем. Все градуировочные коэффициенты, на основе которых производится преобразование аналоговых сигналов в оцифрованные значения, хранятся в памяти электронного блока измерительного модуля. Доступ к ним ограничен электронной и механической (пломбируемые переключатели) защитой. Корректировка коэффициентов возможна исключительно в условиях поверочного центра. Читать дальше
