Струевыпрямители

Используются для уменьшения длин прямолинейных участков трубопровода (стабилизации потока измеряемой среды).

При стабилизированном турбулентном потоке среды (именно этот режим требуется для корректной работы большинства расходомеров), профиль потока / эпюра скоростей симметричны относительно оси трубопровода — рис.1.

профиль потока / эпюра скоростей симметричны относительно оси трубопровода

Однако, часто недалеко от места врезки расходомера, в трубопроводе есть местные сопротивления (колена, тройники, задвижки, сужения или расширения трубопровода и т.п.) После прохождения через местные сопротивления, поток дестабилизируется, образуются завихрения, профиль потока становится несимметричным. Все это влияет на корректную работу расходомеров и может увеличить погрешность измерений.

В случае если имеющейся длины прямолинейного участка трубопровода между местным сопротивлением и расходомером не достаточно для стабилизации потока, применяют струевыпрямители, которые позволяют сократить длину прямолинейного участка до 8 Ду перед расходомером.

Наиболее популярные струевыпрямители по ГОСТ 8.586 — дисковые УППД и трубчатые СВТ (связка из 19 трубок).

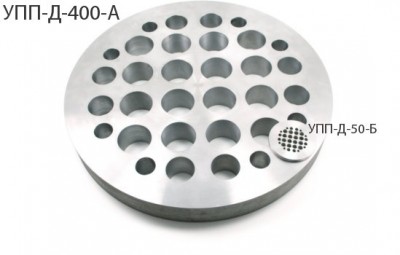

Устройство подготовки потока

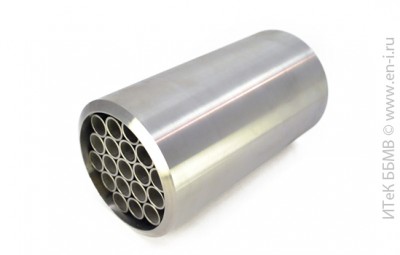

Струевыпрямитель трубчатый
